Latiguillos

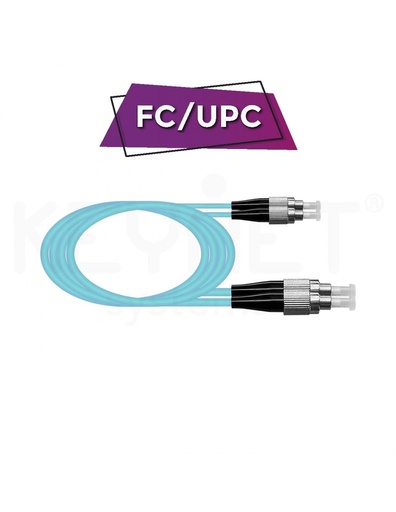

Los latiguillos de fibra óptica (también llamados patchcords) conectan los puntos de un cuadro de fibra (ODF, roseta, switch). En Maxim Miranda los agrupamos por tipo de fibra (monomodo OS2/G657A2, multimodo OM3/OM4/OM5), tipo de conector (LC, SC, ST, FC) y configuración (simplex, dúplex, híbrido). El catálogo está orientado a instaladores que filtran rápido por longitud y tipo. La categoría también incluye latiguillos extensores FTTH para acometida de abonado.

Cómo elegir el latiguillo correcto

Cuatro datos para no equivocarse:

• Tipo de fibra: monomodo (OS2 o G657A2 para FTTH) o multimodo (OM3 / OM4 / OM5). El tipo del latiguillo debe coincidir con el del cableado troncal y los equipos finales.

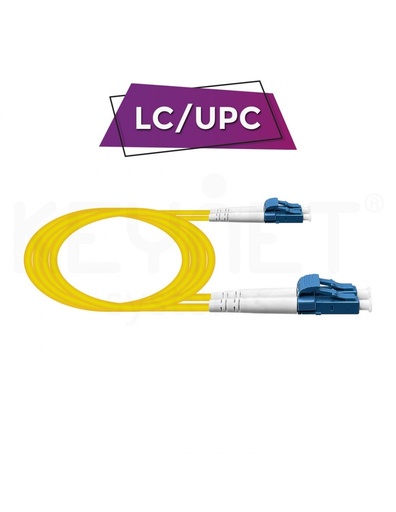

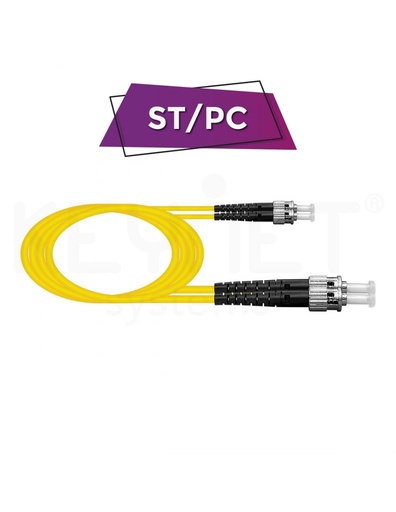

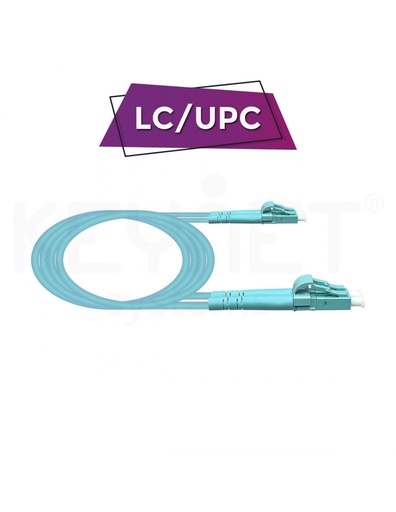

• Conectores: LC es el estándar actual en datacenters por densidad; SC sigue presente en instalaciones legacy y FTTH; ST se mantiene en ampliaciones de instalaciones existentes.

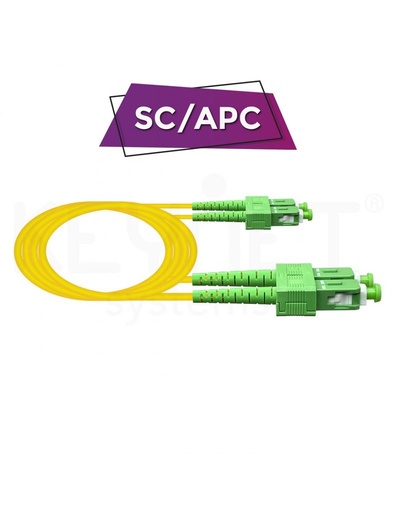

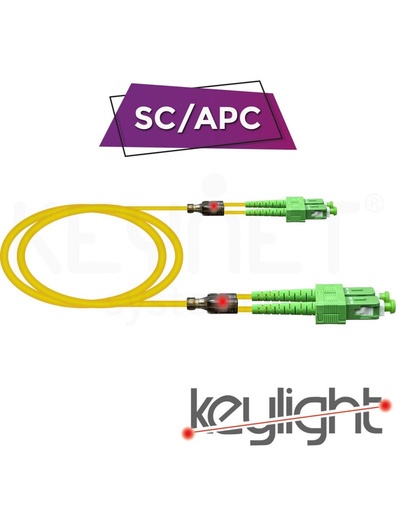

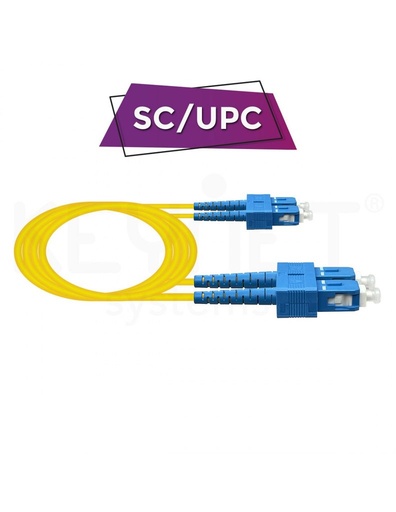

• Pulido: UPC (azul) cubre la mayoría de aplicaciones de datacenter LAN; APC (verde, ángulo 8°) reduce reflexiones y se usa en FTTH y CATV. Nunca mezcle APC con UPC.
• Longitud y diámetro: 1, 2, 3, 5, 10 m son las habituales. Diámetro 2 mm para datacenter denso, 3 mm para instalación normal.

Aplicaciones habituales

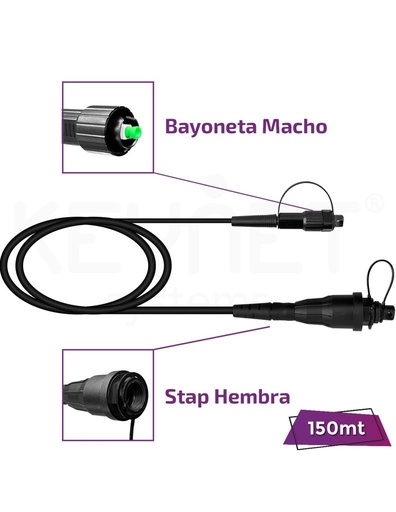

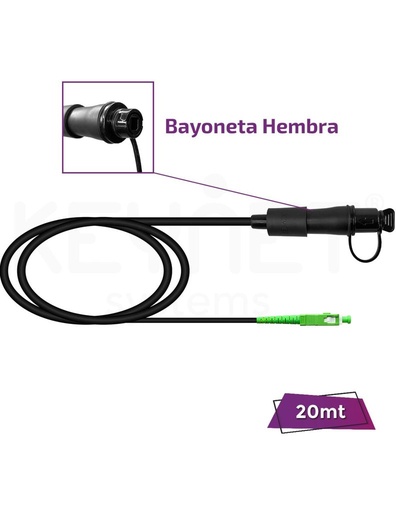

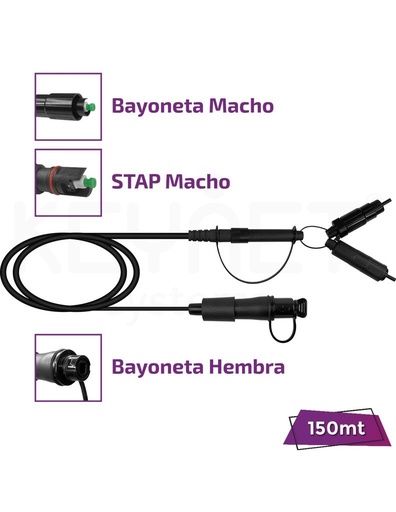

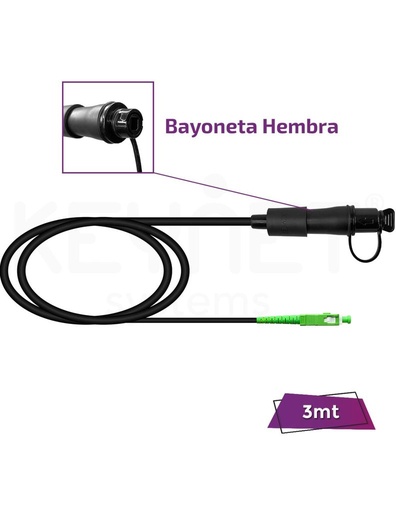

Los latiguillos se utilizan para: cableado entre patch panel y switch en armario rack, conexión de roseta a equipo final, terminación de pigtails fusionados en cajas de empalme y cableado de equipos en datacenter. Los latiguillos extensores se usan en acometida FTTH para alargar la conexión del abonado.

Compatibilidad con equipos

Los latiguillos son compatibles con cualquier equipo que tenga la conectorización adecuada: switches, ODF, paneles de parcheo y transceivers SFP/SFP+/QSFP. La compatibilidad real depende del tipo de fibra y del conector. Si el equipo final usa SFP, el latiguillo debe ser del mismo tipo de fibra que el SFP (un SFP+ 10G LR es monomodo; un SFP+ 10G SR es multimodo OM3/OM4).

Preguntas frecuentes

¿Puedo conectar un latiguillo monomodo en un puerto multimodo?

Físicamente sí, pero la transmisión no funcionará correctamente. Fibra y conector deben coincidir en tipo a ambos lados.

¿Qué diferencia hay entre OM3 y OM4?

Ambas son multimodo de 50 µm. OM4 soporta mayor ancho de banda y permite distancias mayores en 10G/40G/100G. Para nuevos despliegues, OM4 es la elección estándar; OM3 se mantiene en ampliaciones de instalaciones existentes.

¿Cuándo necesito conectores APC en vez de UPC?

APC (verde) reduce reflexiones y se usa en FTTH, CATV y aplicaciones sensibles a la reflectancia. UPC (azul) cubre la mayoría de aplicaciones de datacenter LAN. Nunca mezcle APC con UPC: el aire entre ellos genera pérdidas elevadas.

¿Qué longitud pido si no la conozco?

Como guía: 1-2 m para parcheo dentro del rack, 3-5 m para equipo a roseta, 10 m+ para cableados horizontales. Mejor sobrar 1 m que quedarse corto, pero sin generar mazos en el rack.

¿Hay diferencia entre patch cord y pigtail?

Sí. Un patch cord o latiguillo tiene conector en ambos extremos. Un pigtail tiene conector sólo en un extremo y se fusiona o empalma al cable troncal en el otro.
