El FIBRA-TRANSMITTER es un accesorio profesional Ajax Systems, diseñado para complementar y optimizar el funcionamiento del ecosistema de seguridad Ajax. Fabricado con los estándares de calidad Ajax, este componente garantiza la máxima compatibilidad y fiabilidad en instalaciones profesionales, facilitando la labor del instalador y asegurando un rendimiento óptimo del sistema. Como parte del ecosistema Ajax, este accesorio ha sido específicamente diseñado y testado para trabajar en sinergia con los dispositivos de la marca, garantizando una integración perfecta sin comprometer la certificación ni las prestaciones del sistema de seguridad.
| Comunicación | |
| Tecnología de comunicación Fibra | Tecnología patentada de comunicación cableada. Fibra combina la fiabilidad de los cables con la libertad de la conexión por radio. Características clave: Comunicación bidireccional. Antisabotaje avanzado. Cifrado de bloques de clave flotante. Notificaciones instantáneas. Configuración remota en las apps Ajax. |
| Conexión cableada | Cable de 4 núcleos |
| Conexión | a cualquier punto de la línea Fibra El Superior Transmitter Fibra se puede instalar después de un hub, detector, teclado o sirena. |
| Longitud de la línea Fibra | hasta 6.550 ft 2.000 m | Cuando se utiliza el cable par trenzado U/UTP cat.5. |
| Comunicación cifrada | Todos los datos almacenados y transmitidos están protegidos por el cifrado de bloques de clave flotante. |
| Conexión de dispositivos cableados | |
| Configuraciones soportadas | persiana interruptor antisabotaje dispositivo cableado con 15 tipos de eventos |

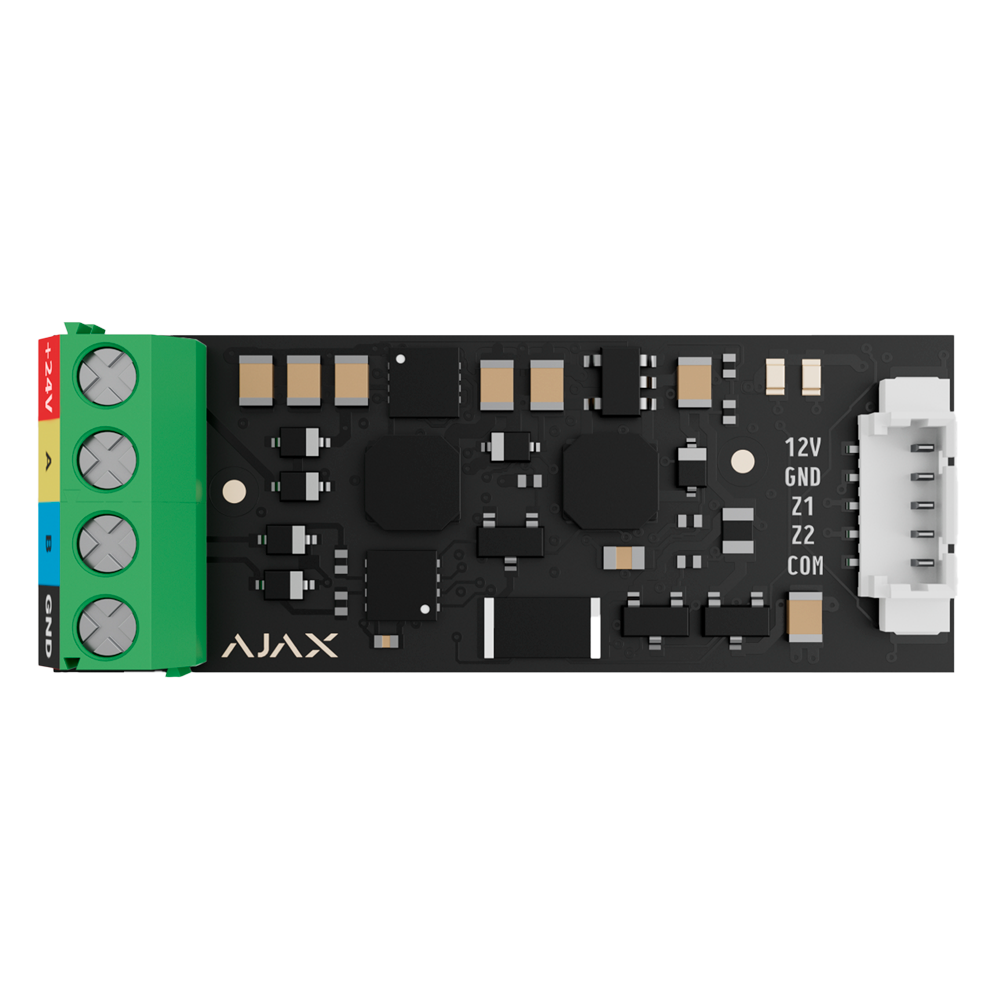

| Pines del conector | 12V — salida de alimentación para un detector cableado GND — tierra Z1–Z2 – entradas para conectar un detector cableado COM – entrada común para conectar los contactos de señal de un detector cableado El Superior Transmitter Fibra tiene 2 entradas (Z1 y Z2) para conectar el detector cableado utilizando el esquema AATT (Alarma Alarma Tamper Tamper). |
| Tipo de conexión | NO, NC, EOL, 2EOL, 3EOL Con resistencia total EOL de 1 kΩ a 40 kΩ con un incremento de 100 Ω. |
| Longitud del cable | hasta 3 m Cuando se utiliza un cable de señal con un conductor de cobre de 0.22 mm². |
| Modo de funcionamiento | impulso, biestable |
| Tipos de eventos | 15 tipos de eventos de dispositivos cableados Alarma antisabotaje Intrusión Incendio Alarma de ayuda urgente Botón de pánico Alarma de gas Fallo de funcionamiento Inundación Rotura de cristal Alta temperatura Baja temperatura Enmascaramiento Código de coacción (apertura) Vibración (sensor sísmico) Personalizado Se establece por un PRO o un usuario con permisos de administrador en la app Ajax. |
| Recomendaciones | |
| Protección antisabotaje | |
| Protección contra la falsificación | autenticación de dispositivos |
| Detección instantánea de daños en la línea | Válido para conexiones EOL, 2EOL o 3EOL. |
| Detección de pérdida de comunicación | después de 36 seg Entre el hub y el Superior Transmitter Fibra. Se puede cambiar en los ajustes del hub. |
| Alimentación | |
| Tensión de funcionamiento del módulo | 7–30 V⎓, 185 mW (sin carga) / 1224 mW (con carga) | El hub alimenta el módulo. |
| Tensión nominal de funcionamiento del módulo | 24 V⎓ |
| Consumo de corriente del módulo en reposo a tensión nominal | 2.1 mA |
| Consumo de corriente máximo del módulo a tensión nominal | 7.7 mA (sin carga) | 51 mA (con carga) |
| Salida al dispositivo cableado conectado | 10.5–15 V⎓, hasta 50 mA (consumo máximo total de corriente) Una línea de alimentación del Superior Transmitter Fibra. |
| Placa | |
| Dimensiones | 1.57″ × 0.59″ × 0.47″ 40 × 15 × 12 mm |
| Peso | 0.21 oz 6 g |
| Rango de temperatura de funcionamiento | de −13 °F a +122 °F de −25 °C a +50 °C |
| Humedad de operación | hasta 75% |
| Protección contra descargas eléctricas | Clase II |
| Kit completo | |
Ecosistema Ajax Systems — El FIBRA-TRANSMITTER - Módulo de integración dispositivo de terceros - Protocolo Fibra -... forma parte del ecosistema de seguridad Ajax, con protocolo Jeweller cifrado AES-128. Gestión remota mediante app Ajax PRO (iOS/Android). Compatible con centrales receptoras de alarma mediante protocolos SIA DC-09 y Contact ID.
Especificaciones
| Conectividad | |
|---|---|
| Protocolo Ajax | Fibra (bus cableado) |
| Otros | |
|---|---|
| Grado | Grado 3 |
| Tipo | Expansor de zonas cableadas |
| Uso | Interior |
