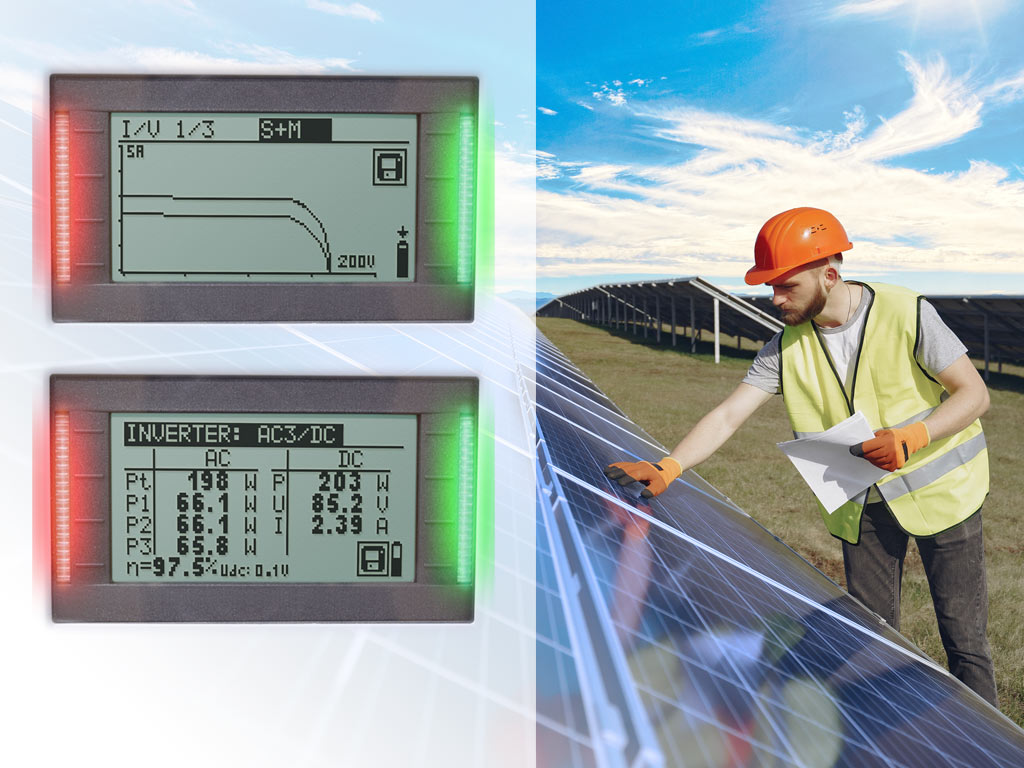

Comprobador para la puesta en marcha y mantenimiento de instalaciones fotovoltaicas conforme a IEC 62446, con trazado de la curva I-V.
El folleto y la documentación del fabricante están en la pestaña Descargas.
Más equipos en Instrumentación eléctrica y fotovoltaica. Maxim Miranda distribuye PROMAX para instaladores profesionales.
Datos técnicos según la documentación de PROMAX (consulta 2026-09-24).
| Modelo | IC-630 |
| Fabricante | PROMAX |
| Medidas en instalaciones fotovoltaicas | |
|---|---|
| Tensión | De 0 a 999 V (DC y AC); I-V: De 0 a 999 V (DC) |
| Corriente | Panel: De 0 a 300 A (DC); Inversor: De 0 a 300 A (AC); I-V: De 0 a 15 A (DC) |
| Potencia | Panel: De 0 a 200 kW; I-V: De 0 a 15 kW |
| Curva V/I | 1000 V / 15 A / 15 kW |
| Irradiación | De 9 a 2000 W/m² |
| Temperatura | De -10 a +85 °C |
| Medidas en instalaciones eléctricas | |
| Resistencia de aislamiento (EN 61557-2) | U = 50, 100, 250 VDC; R hasta 199,9 MΩ; U = 500 VDC, 1 kVDC; R hasta 999 MΩ |
| Continuidad, 200 mA (EN 61557-4) | De 0 a 1999 Ω |
| Continuidad, 7 mA | De 0 Ω a 1999 Ω |
| Pantalla | Retroiluminada, de matriz de puntos 128x94 px |
| Alimentación | 6 pilas 1,2 V NiMH tipo AA |
| Categoría de sobretensión | CAT II / 1000 VDC; CAT III / 600 V; CAT IV / 300 V |
| Accesorios incluidos | Cables de prueba, puntas de prueba, puntas de cocodrilo, adaptadores fotovoltaica MC3, Pinza amperimétrica, Adaptador AC, Cable USB, Cable RS-232-PS/2, Funda y correa de transporte, Software, Manuales de instrucciones, Certificado de calibración |
| Normativas | |
| Funcionalidad | IEC/EN 61557 serie; IEC 62446 (fotovoltaica); IEC 61826 |
| Compatibilidad electromagnética | EN 61326 |
| Seguridad | EN 61010-1; EN 61010-2-030; EN 61010-031; EN 61010-2-032 |
Especificaciones
| Tipo de instrumento | Analizador de instalaciones |
