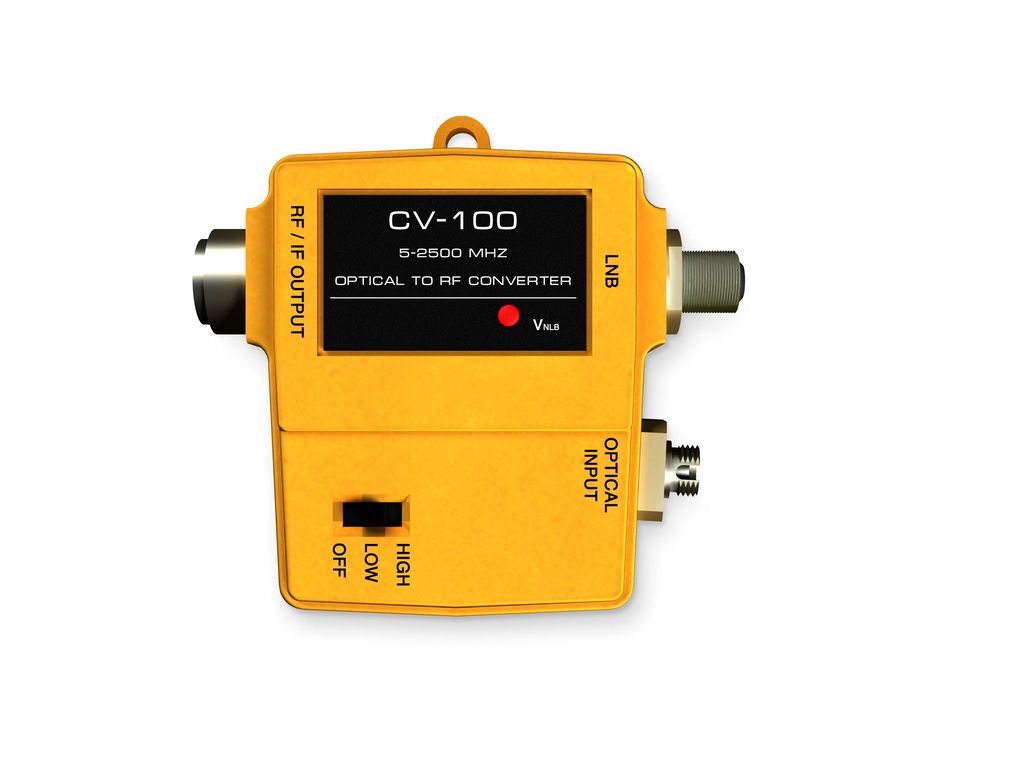

Conversor óptico-RF que permite medir con un medidor de campo las señales de LNB ópticas, convirtiéndolas a RF de 5 a 2500 MHz.
Entrada óptica de 1100 a 1600 nm con conector FC/PC y salida RF BNC de 50 Ω hasta 120 dBµV.
El folleto y la documentación del fabricante están en la pestaña Descargas.
Más equipos en Opciones y accesorios para medidores de campo. Maxim Miranda distribuye PROMAX para instaladores profesionales.
Datos técnicos según la documentación de PROMAX (consulta 2026-09-24).
| Modelo | CV-100 |
| Fabricante | PROMAX |
| Entrada óptica | |
|---|---|
| Longitudes de onda | 1100 a 1600 nm |
| Potencia de entrada | +7 dBm a –30 dBm |
| Pérdida de retorno óptica | >40 dB |
| Conector óptico | FC-PC (estándar, otros bajo demanda) |
| Núcleo fibra / revestim. | 9 /125 µm |
| Salida RF | |
| Ancho de banda | 5 a 2500 MHz |
| Señal de salida máxima | 120 dBµV |
| Conector RF | BNC 50 Ω |
| Ctb, cso | ≤ 65 dBc |
| Atenuador 20 dB | Seleccionable (Alto/Bajo) |
| Salida DC | Baipás desde conector salida RF (12V / 500mA) |
| Tensión máxima | 14 V (protección contra sobre-tensión y sobre-rango) |
| Conector DC | Conector F para alimentación de LNBs ópticas |
| Consumo interno | 80 mA |
Especificaciones
| Tipo de instrumento | Convertidor de banda |
