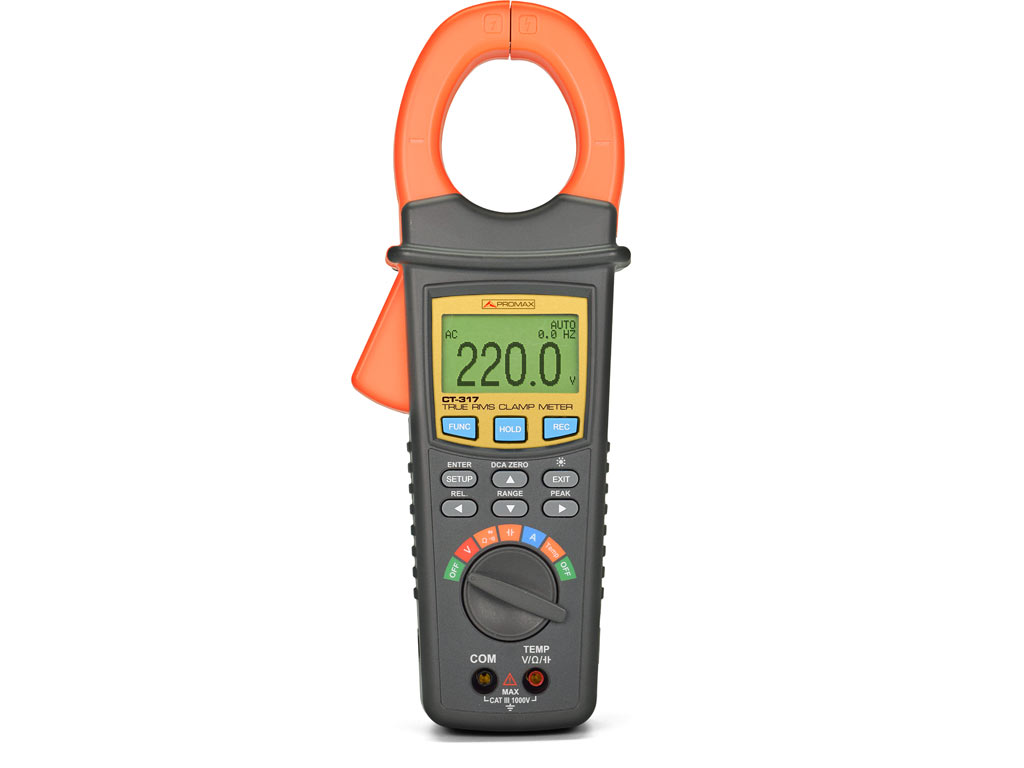

Pinza TRMS para instalaciones fotovoltaicas de autoconsumo que mide tensión hasta 1000 V y corriente AC/DC hasta 2000 A.
Incluye resistencia, capacidad, frecuencia y conexión USB; para instalaciones industriales de 1500 V DC, ver IC-620.
El folleto y la documentación del fabricante están en la pestaña Descargas.
Más equipos en Instrumentación eléctrica y fotovoltaica. Maxim Miranda distribuye PROMAX para instaladores profesionales.
Datos técnicos según la documentación de PROMAX (consulta 2026-09-24).
| Modelo | CT-317 |
| Fabricante | PROMAX |
| Tensión DC / AC TRMS | |
|---|---|
| Escalas | 600 mV / 6 V / 60 V / 600 V / 1000 V |
| Protección contra sobrecarga | 1000 VDC / 1000 VAC TRMS |
| Corriente DC / AC TRMS | |
| Escalas | De 0,5 a 2000 A |
| Protección contra sobrecarga | 2100 A con pinzas |
| Resistencia | Escalas 600Ω, 6kΩ, 60kΩ, 600 kΩ, 6MΩ, 60MΩ |
| Prueba de diodos | Cortocircuito/circuito abierto; Prueba correcta/defectuosa |
| Prueba de continuidad | Indicación acústica cuando la resistencia sea inferior a 5 Ω |
| Capacidad | Escalas 6nF, 60nF, 600nF, 6µF, 60µF, 600µF |
| Frecuencia | De 40 a 999,9 Hz |
| TEMPERATURA (opcional) | Escalas -100 a 199,9ºC y de 200 a 1300 ºC |
| Indicación | Display LCD de matriz de puntos (128x64 píxeles) retroiluminada |
| Funciones de presentación | HOLD (retención de la medida), medida relativa, medida pico-pico |
| Polaridad | Automática |
| Sobremargen | Aparece (OL) o (-OL) en el display, y “999” o “9999” en el datalogger (pasando por alto el separador decimal) |
| Datalogger | Almacenamiento de medidas en tarjeta microSD (hasta 32 GB) con marca temporal y exportación a Microsoft Excel |
| Ø conductor máx | 50 mm |
| Frecuencia de respuesta de las pinzas | De 40 Hz a 1 kHz |
| Alimentación | 2 pilas de 1,5 V tamaño AA o adaptador AC de 9 V |
| Categoría de protección | CATIII (1000 V), CAT IV (600 V) |
| Accesorios incluidos | Puntas de prueba, Pinzas de cocodrilo, Cable USB, Cable RS-232, Software de adquisición de medidas, Sonda de temperatura, Tarjeta microSD 8 GB, Bolsa de transporte, Adaptador AC |
Especificaciones
| Tipo de instrumento | Pinza amperimétrica o vatimétrica |
| Tipo de corriente (pinza) | AC/DC |
