Evacuación por voz EN 54: cuándo es obligatoria y cómo diseñar el sistema

Megafonía comercial vs evacuación por voz: la línea que marca la norma

Todo instalador de megafonía llega tarde o temprano al mismo punto: un proyecto donde el sistema no solo debe dar música y avisos, sino guiar la evacuación del edificio en una emergencia. En ese momento cambia todo: el sistema deja de ser una instalación de sonido y pasa a ser un equipo de protección contra incendios, con componentes certificados, supervisión permanente y un papel definido dentro del plan de autoprotección.

La diferencia práctica es clara. La megafonía comercial se diseña para inteligibilidad y confort; puede fallar sin más consecuencia que un aviso que no suena. Un sistema de evacuación por voz (PA/VA o VES) se diseña para funcionar precisamente cuando todo lo demás falla: con el suministro caído, con una línea de altavoces cortada, con el edificio en alarma. Por eso la norma exige certificación de componentes, redundancia y vigilancia continua de averías. Esta guía es la continuación natural de nuestra guía de megafonía profesional para instaladores, centrada aquí en el escalón de emergencia.

Cuándo es obligatorio un sistema de evacuación por voz

La exigencia depende del uso, el aforo y la altura del edificio, y se concreta en cada proyecto conforme al CTE (DB-SI), al RIPCI (RD 513/2017) y a la reglamentación autonómica o sectorial aplicable. Como referencia de trabajo, los escenarios donde el sistema de alarma por voz aparece de forma recurrente son:

• Edificios de pública concurrencia con aforos elevados (como referencia habitual, a partir de 500 personas)
• Aparcamientos subterráneos de más de dos plantas
• Hospitales, residencias y en general usos con ocupantes que necesitan ayuda para evacuar
• Estaciones e intercambiadores de transporte
• Edificios de gran altura (como referencia, más de 28 metros de evacuación)

La lectura para el instalador: si el proyecto entra en alguno de estos supuestos, la megafonía ya no se presupuesta como sonorización, sino como instalación de PCI — con su proyecto, su empresa instaladora habilitada y su mantenimiento reglamentario, tal y como repasamos en la guía del RD 513/2017.

Componentes certificados: EN 54-16, EN 54-24 y EN 54-4

La serie UNE-EN 54 dedica tres partes al sistema de alarma por voz, y las tres deben cumplirse a la vez:

EN 54-16 — la central de alarma por voz (ECS/VACIE): el equipo de control e indicación que gestiona zonas, mensajes pregrabados, prioridades y supervisión. Integra o gobierna la amplificación y vigila de forma continua líneas, amplificadores, memoria de mensajes y micrófonos de emergencia, señalizando cualquier avería.

EN 54-24 — los altavoces: certificados para uso en emergencia, con requisitos constructivos (bornas cerámicas, fusible térmico, cableado resistente) que garantizan que un altavoz en llamas no derribe la línea completa.

EN 54-4 — la alimentación: fuente y cargador con baterías supervisadas, dimensionadas para mantener el sistema en emergencia; el criterio habitual de proyecto es una autonomía mínima de 30 minutos en condiciones de alarma.

La regla de oro: la certificación es del sistema, no de las piezas sueltas. Mezclar un componente no certificado en una zona de evacuación invalida el conjunto.

Diseño: zonas, inteligibilidad y supervisión

Zonificación: las zonas de megafonía de emergencia deben ser coherentes con los sectores y las fases de evacuación del edificio. Un diseño típico permite evacuar por fases: mensaje de evacuación en la zona afectada y colindantes, mensaje de alerta en el resto, y todo ello reconfigurable desde la central.

Inteligibilidad: el objetivo del sistema no es sonar fuerte, sino que el mensaje se entienda. El criterio de proyecto habitual es alcanzar un índice de inteligibilidad STI en torno a 0,5 o superior en las zonas ocupadas, lo que condiciona la elección y densidad de altavoces mucho más que la potencia: en espacios reverberantes se resuelve con más altavoces de menos potencia, columnas direccionales o proyectores bien orientados, como vimos en el apartado de cálculo de la guía de megafonía.

Supervisión: cada línea de altavoces se vigila de forma continua (corte y cortocircuito), habitualmente mediante línea en lazo o final de línea supervisado. La central debe señalizar la avería en menos tiempo del que tardaría en notarse a oído — esa es la diferencia entre un sistema de emergencia y una megafonía con pretensiones.

Integración con la central de detección

El sistema de evacuación por voz no vive solo: se activa desde el sistema de detección de incendios. La integración típica va desde contactos supervisados entre la central de detección y la central EN 54-16, hasta protocolos propietarios cuando ambas son del mismo fabricante — con la ventaja, en ese caso, de una supervisión cruzada más rica y una puesta en marcha más limpia.

En el diseño hay que definir la matriz causa-efecto: qué detección dispara qué mensajes en qué zonas, con qué retardos y qué prioridades (el micrófono de bomberos siempre por encima de todo). Si trabajas con centrales INIM o Detnov, tienes el detalle de sus gamas de detección en nuestras guías de Detnov y del marco RIPCI.

Con qué gamas resolverlo: Fonestar y Detnov

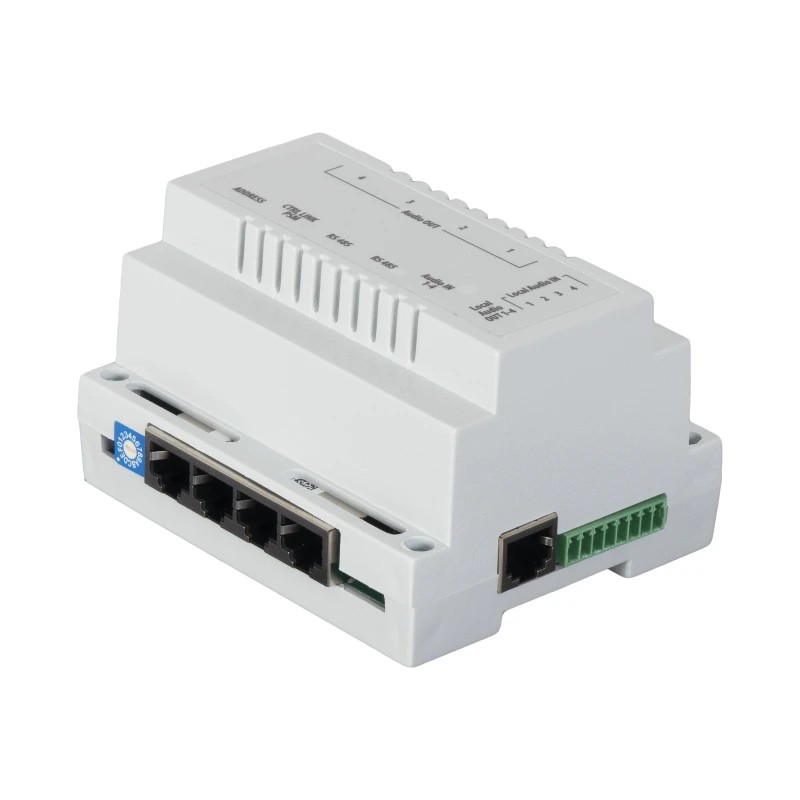

Fonestar: su sistema de alarma por voz certificado EN 54-16 cubre la central, tarjetas de control y supervisión de líneas, entradas/salidas programables para integrarse con la detección, micrófonos de emergencia y alimentación EN 54-4 con baterías. Es la vía natural cuando el proyecto combina megafonía comercial y evacuación en el mismo edificio. Tienes la gama en la categoría de alarma por voz EN 54 de Fonestar.

Detnov: su línea EVAC (sistema VAP) aborda la evacuación por voz desde el mundo PCI: paneles de control con funciones de bombero, extensiones de zonas, alimentación certificada e integración directa con su detección analógica. Encaja especialmente cuando la misma marca resuelve detección y evacuación. La gama está en la categoría de megafonía y evacuación por voz EVAC de Detnov.

Errores frecuentes

Presupuestar evacuación con precios de megafonía comercial: el salto de coste por certificación, supervisión y redundancia es estructural; descubrirlo tras la oferta arruina el proyecto.

Zonas de audio que no casan con los sectores de incendio: obliga a rediseñar la matriz causa-efecto y complica la legalización.

Ignorar la inteligibilidad en espacios reverberantes: cumplir potencia no es cumplir STI; en vestíbulos, párkings y polideportivos el diseño acústico manda.

Compartir amplificación o líneas con la megafonía comercial: el sistema EN 54 debe mantener su integridad; la convivencia se resuelve por prioridades en la central, no compartiendo hardware no certificado.

Preguntas frecuentes

¿La megafonía comercial puede usarse para evacuar? No. Un sistema de evacuación por voz debe estar formado íntegramente por componentes certificados EN 54 (central EN 54-16, altavoces EN 54-24, alimentación EN 54-4), con supervisión de líneas y redundancia. Usar la megafonía comercial para avisos de emergencia deja el edificio sin sistema homologado y compromete la responsabilidad del titular y del instalador.

¿Puedo mezclar altavoces EN 54 y no certificados en la misma zona? No: la certificación se evalúa por sistema. Introducir un componente no certificado en una zona de evacuación invalida el conjunto. Si una parte del edificio no requiere evacuación por voz, puede convivir una megafonía comercial separada, pero sin compartir líneas ni amplificación con el sistema EN 54.

¿Qué autonomía deben tener las baterías? El criterio habitual de proyecto es una autonomía mínima de 30 minutos de funcionamiento en emergencia, con cargador y baterías conformes a EN 54-4. El cálculo exacto depende del proyecto y de la reglamentación aplicable en cada caso.

¿El micrófono de bomberos es obligatorio? En sistemas de alarma por voz, el puesto de micrófono de emergencia con prioridad máxima es un elemento característico del diseño, y su ubicación y alcance se definen en proyecto según el uso del edificio y las exigencias de la autoridad competente.

Para espacios abiertos litorales sin exigencia EN 54 pero con planes de autoprotección, consulta nuestra guía de megafonía en zonas costeras.
