Una de las decisiones más importantes en un proyecto PCI es elegir la arquitectura de la central: convencional o direccionable, capacidad pequeña o ampliable, autónoma o en red, con o sin extinción integrada. INIM Electronics cubre todo el espectro con tres familias bien diferenciadas: SmartLine (convencional), SmartLoop (direccionable analógica) y Previdia (direccionable avanzada, con tres subgamas: Compact, Max y UltraVox). Esta guía compara las gamas con datos del catálogo, posicionamiento práctico y los criterios para acertar en la elección según proyecto.
Resumen rápido: cuándo usar cada gama
| Gama | Tipología | Aplicación típica |
|---|---|---|
| SmartLine | Convencional 2 o 4 zonas (ampliable a 20 / 36 según modelo) | Locales pequeños, naves modestas, viviendas tuteladas, edificios sencillos |
| SmartLoop / SmartLight | Direccionable analógica 1-8 lazos según modelo y expansión, hasta 240 dispositivos por lazo | Instalaciones existentes, ampliaciones compatibles, proyectos medianos según disponibilidad |
| Previdia Compact | Direccionable avanzada 1 o 2 lazos, hasta 480 puntos según versión | Edificios medianos con prestaciones avanzadas: hoteles, residencias, oficinas multi-planta |
| Previdia Max | Direccionable avanzada modular, 1-4 armarios con módulos IFM | Edificios grandes y complejos: hospitales, centros comerciales, industria |
| Previdia UltraVox | Direccionable avanzada + EVAC EN 54-16 integrado | Edificios con evacuación por voz obligatoria por CTE-DB-SI |
La decisión no es solo de tamaño: la complejidad del sistema (extinción, EVAC, integración BMS, multi-edificio), las exigencias normativas del proyecto y la previsión de crecimiento también pesan. Vamos por gamas con datos del catálogo.
SmartLine — central convencional para instalaciones sencillas
Arquitectura y capacidad
SmartLine es la gama convencional de INIM. Cada zona del edificio se cablea con dos hilos (positivo y negativo de la línea de detección) y la central detecta alarma cuando se altera la corriente del bucle. La identificación se hace por zona, no por dispositivo: un detector en alarma se traduce en "Zona 3 activa" en la pantalla, sin saber exactamente qué detector.
Los modelos disponibles en el catálogo de Maxim Miranda son:

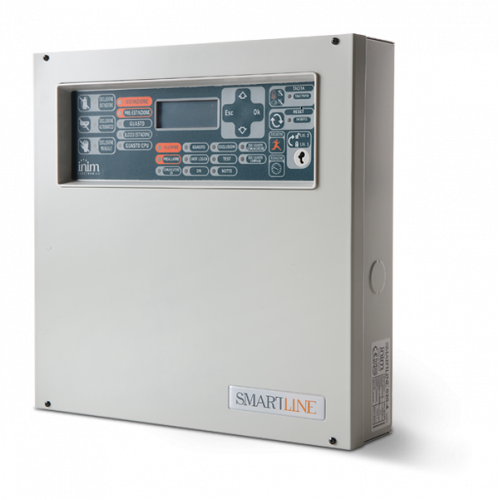

- SmartLine 020-2 — Central de 2 zonas no ampliables. Para instalaciones muy pequeñas (locales, viviendas, naves modestas).
- SmartLine 020-4 — Central de 4 zonas, ampliable hasta 20 mediante módulos adicionales 8Z. Versión más habitual para edificios pequeños y medianos.
- SmartLine 036-4 — Central de 4 zonas, ampliable hasta 36 mediante módulos adicionales 8Z. Topología extendida para edificios con muchas zonas físicas y poca granularidad por zona.
- SmartLine 020 4EXT — Versión con canal de extinción integrado conforme a UNE-EN 12094-1, compatible con el accesorio SmartLetLoose/ONE para gestión de extinción por gas. Soporta 4 zonas convencionales (ampliable a 20) y un canal de extinción.
La capacidad típica por zona es de 25-32 detectores, con un máximo recomendado para mantener tiempos de respuesta. Salida de sirena supervisada por defecto.
Cuándo elegirla
- Sistemas pequeños y medianos con menos de 80-100 detectores totales.
- Compartimentación clara: el edificio se divide bien en zonas físicas (planta 1, planta 2, sótano, etc.), no hace falta granularidad de detector individual.
- Sin necesidad de integración compleja: sin EVAC, sin BMS, sin red entre centrales.
- Proyectos con extinción por gas en sala única: la variante 4EXT cubre canal único de extinción según UNE-EN 12094-1.
- Presupuesto ajustado: una SmartLine completa cuesta significativamente menos que cualquier solución direccionable de capacidad equivalente.
Casos donde SmartLine es la opción correcta
- Locales comerciales y oficinas pequeñas con plantas claramente diferenciadas.
- Naves industriales modestas con detección puntual en cubierta.
- Viviendas tuteladas y residencias asistidas pequeñas (verificar exigencias del CTE-DB-SI y autonómicas).
- Aparcamientos de tamaño medio sin sistemas de ventilación complejos.
- Sustituciones en edificios existentes con instalación convencional previa.
- Salas técnicas o CPDs pequeños con un único sector de extinción gaseosa, usando la variante 020 4EXT.
Para detalle de productos compatibles (detectores convencionales, bases, pulsadores, sirenas) consulta nuestro catálogo INIM.
Limitación a tener en cuenta: en una central convencional, identificar el detector exacto en alarma requiere recorrer la zona físicamente. En edificios con tránsito de personas (hoteles, residencias, hospitales pequeños), esa pérdida de tiempo puede ser crítica. A partir de unos 60-80 detectores totales, la diferencia operativa con una direccionable suele justificar el sobrecoste.
SmartLoop / SmartLight — direccionable analógica
Arquitectura y capacidad
SmartLoop (y la variante reducida SmartLight) es la gama direccionable analógica de INIM. La diferencia clave con SmartLine es que cada dispositivo en el lazo tiene una dirección única (asignada por dipswitch o software), y la central interroga continuamente a cada uno para conocer su estado, su nivel de alarma analógico y su salud (presencia de polvo, deriva del sensor, fallo de comunicación).
Los modelos disponibles en el catálogo:
- SmartLight/S — 1 lazo, hasta 64 direcciones. Para instalaciones direccionables compactas.
- SmartLight/G — 1 lazo, hasta 240 direcciones. Versión con capacidad ampliada por lazo.
- SmartLight EXT — Versión direccionable con canal de extinción integrado, UNE-EN 12094-1.
- SmartLoop 1010/S, 1010/G — 1 loop, 240 direcciones. Versión con o sin impresora frontal de panel.
- SmartLoop 2080/G, 2080/P — 2 loops nativos, expansibles hasta 8 loops mediante módulos de expansión SmartLoop 2L (cada módulo añade 2 lazos con 240 direcciones por circuito).
Cada lazo soporta hasta 240 dispositivos direccionables en las versiones /G: detectores, módulos de entrada/salida, sirenas direccionables, pulsadores, luminarias de emergencia direccionables DIVA Loop. Es totalmente compatible con la familia de dispositivos analógicos Enea de INIM: detectores ópticos, multicriterio, térmicos, módulos convertidores de zona convencional, módulos de E/S y aisladores integrados según UNE-EN 54-17 y UNE-EN 54-18.
Cuándo elegirla
- Sistemas medianos de 80 a 500 dispositivos totales (más con expansión).
- Granularidad de detector individual requerida o útil: identificar exactamente qué oficina o habitación está en alarma desde la central.
- Zonas lógicas flexibles: cuando la distribución física del cableado no coincide con las zonas lógicas que interesa supervisar.
- Ampliaciones compatibles de instalaciones SmartLoop existentes, donde mantener la familia simplifica integración y stock de repuestos.
- Mantenimiento más eficiente: la central avisa de detectores sucios, con deriva o fallo de comunicación antes de que se produzca falsa alarma.
Posicionamiento práctico de SmartLoop: en proyectos nuevos, INIM ha desplazado el foco hacia las gamas SmartLine (convencional) y Previdia (direccionable avanzada). SmartLoop sigue plenamente operativa, con dispositivos, módulos y soporte vigentes, y es la opción natural en ampliaciones de instalaciones SmartLoop ya existentes o en proyectos medianos donde haya disponibilidad y la elección encaje con el alcance del proyecto. En obra nueva de tamaño medio con previsión de crecimiento, EVAC, BMS o multi-central, suele convenir valorar Previdia Compact desde la fase de diseño.
Casos donde SmartLoop es la opción correcta
- Ampliaciones de hoteles, residencias y oficinas medianas con central SmartLoop ya instalada.
- Sustitución parcial en edificios existentes con sistema direccionable analógico previo.
- Proyectos medianos donde la disponibilidad y el alcance encajen con la gama.
- Centros logísticos con zonas diferenciadas y previsión de crecimiento moderada.
Previdia — direccionable avanzada
Previdia es la gama direccionable avanzada de INIM, con tres subfamilias bien diferenciadas para distintos tamaños y prestaciones. Es la familia que INIM impulsa actualmente como referencia para proyectos nuevos medianos y grandes.
Previdia Compact — proyectos medianos con prestaciones avanzadas
Previdia Compact está orientada a instalaciones pequeñas y medianas con todas las prestaciones de la plataforma Previdia. Características destacadas según documentación del fabricante:
- 1 o 2 lazos según versión, hasta 240 dispositivos por lazo.
- Capacidad total de hasta 480 puntos en la versión 2 lazos.
- Conectividad nativa: Ethernet, Inim Cloud Fire, SIA-IP, MODBUS para integración BMS.
- Red HORNET+ hasta 50 nodos según documentación de la subfamilia Compact.
- Modelos en el catálogo: C050SG / C050SZG (1 loop, 64 dir, caja pequeña), C100SG / C100SZG (1 loop, 240 dir, caja pequeña), C100LG (1 loop, 240 dir, caja grande con baterías 17 Ah), C200SG / C200SZG (2 loops, 240 dir, caja pequeña), C200LG / C200LZG (2 loops, 240 dir, caja grande).
- Sufijos: Z indica indicador LED por zona en frontal; L caja grande con más capacidad de baterías; EG incluye módulo de extinción integrado.
Para hoteles, residencias y edificios medianos donde se quiera la plataforma Previdia (app, cloud, BMS, mapas gráficos, videoverificación) sin saltar a una arquitectura modular, Compact es habitualmente el punto óptimo.
Previdia Max — grandes instalaciones modulares
Previdia Max (conocida también por su denominación interna Previdia216) es la versión modular para grandes instalaciones. Características destacadas:
- Arquitectura 1 a 4 armarios con módulos de expansión.
- Hasta 32 módulos IFM (módulos funcionales de loop, E/S, fuente, etc.) por sistema completo.
- Hot swap: sustitución de módulos en caliente sin interrumpir el sistema en servicio.
- Red HORNET+ hasta 48 nodos según documentación de Max.
- Accesorios de catálogo: IFM 16IO (módulo 16 entradas/salidas para Previdia216), PRCAB (armario adicional para expansión).
Es la plataforma para hospitales, centros comerciales grandes, campus, complejos industriales o cualquier proyecto con capacidad superior a los 480 puntos de Compact.
Previdia UltraVox — detección + EVAC integrados
Previdia UltraVox integra detección de incendios y EVAC (alarma por voz) en una sola plataforma certificada según UNE-EN 54-16. Es la solución cuando el proyecto exige EVAC obligatorio bajo CTE-DB-SI (hospitales grandes, centros comerciales de aforo elevado, hoteles de gran capacidad, estaciones, túneles).
Módulos de catálogo relacionados: IFAMPSU (fuente de alimentación 1000 W para PREVIDIA UltraVox), IFAMFFT (módulo de teléfonos de emergencia para CANDRIVE+ BAR), PRCAB+ (armario para UltraVox).
Prestaciones comunes de la plataforma Previdia
Las tres subfamilias Previdia comparten las características que diferencian la plataforma frente a SmartLoop:
- Pantalla gráfica táctil a color con mapas interactivos del edificio.
- App Inim Fire (Android e iOS): gestión remota, notificaciones, mapas, vídeo y función Walk Test para comisionado.
- Inim Cloud Fire: gestión multi-instalación desde un único portal.
- Conectividad TCP/IP, MODBUS, BACnet para BMS, SIA-IP para CRA, módulo 4G opcional.
- Videoverificación: integración con cámaras IP para confirmar alarmas desde central o app.
- Soporte de canal de extinción según UNE-EN 12094-1, con detección cruzada y pulsadores de disparo/inhibición.
- Software de configuración Previdia Studio y planos en Fire Designer.
Comparativa técnica
| Criterio | SmartLine | SmartLoop | Previdia Compact | Previdia Max | Previdia UltraVox |
|---|---|---|---|---|---|
| Arquitectura | Convencional | Direccionable analógica | Direccionable avanzada | Modular avanzada | Avanzada + EVAC |
| Capacidad | 2 o 4 zonas → 20 / 36 | 1-8 lazos × 240 disp. | 1-2 lazos, hasta 480 puntos | 1-4 armarios, hasta 32 módulos IFM | Equivalente a Max + EVAC |
| Granularidad | Por zona | Por dispositivo | Por dispositivo + mapa | Por dispositivo + mapa | Por dispositivo + mapa + voz |
| UNE-EN 54-2 | ✓ | ✓ | ✓ | ✓ | ✓ |
| UNE-EN 54-4 | ✓ integrada | ✓ integrada | ✓ integrada | ✓ integrada | ✓ integrada |
| UNE-EN 54-16 EVAC | — | — | — | — | ✓ integrado |
| UNE-EN 12094-1 extinción | Variante 020/036-4EXT | SmartLight EXT | Variantes EG con extinción | Variantes con extinción | Variantes con extinción |
| Pantalla | LED + display básico | LCD alfanumérica | Táctil color con mapas | Táctil color con mapas | Táctil color con mapas + EVAC |
| Red multi-central | — | — | HORNET+ hasta 50 nodos | HORNET+ hasta 48 nodos | HORNET+ según gama |
| BMS (MODBUS/BACnet) | — | Limitado | Nativo | Nativo | Nativo |
| App / Cloud | — | — | Inim Fire / Cloud Fire | Inim Fire / Cloud Fire | Inim Fire / Cloud Fire |
| Videoverificación | — | — | ✓ | ✓ | ✓ |
| Hot swap módulos | — | — | — | ✓ | ✓ |
Checklist documental para el instalador habilitado
Qué documentación debe comprobar antes de firmar el acta
Independientemente de la gama elegida, el instalador habilitado debe verificar:
- Marcado CE visible en cada equipo (central, fuentes, detectores, módulos, sirenas, pulsadores).
- Declaración de Prestaciones (DoP) firmada por el fabricante, con referencia al organismo notificado.
- UNE-EN 54-2 declarada para el equipo de control y señalización (la central), con las opciones con requisitos explícitas si aplica (salida a extinción, transmisión, etc.).
- UNE-EN 54-4 declarada para el equipo de suministro de alimentación, integrada en la central y, si procede, en fuentes auxiliares para retenedores o cargas adicionales.
- UNE-EN 54-13 de compatibilidad de componentes cuando el sistema combine equipos de distintos fabricantes, o ante ampliaciones en redes multi-central.
- UNE-EN 54-16 cuando el proyecto incluya EVAC integrado (Previdia UltraVox o sistema equivalente).
- UNE-EN 54-21 cuando exista transmisión de alarmas y fallos a CRA.
- UNE-EN 12094-1 para las funciones de extinción automática (variantes EXT en SmartLine/SmartLight, variantes con extinción en Previdia).
- Memoria técnica del sistema conforme a UNE 23007-14 (sistemas de detección y alarma) y, si aplica, UNE 23007-32 (sistemas EVAC), según exige el RIPCI (RD 513/2017).
- Listas de compatibilidad UNE-EN 54-13 publicadas por el fabricante para la combinación concreta de central y dispositivos.
Para el detalle normativo, consulta nuestra guía UNE-EN 54 y nuestra guía del RIPCI (RD 513/2017).
Errores frecuentes al dimensionar la central
Algunos tropezones que aparecen una y otra vez en proyectos PCI:
- Elegir SmartLine "porque es más barata" cuando el proyecto pide identificación por dispositivo. Ahorras en CAPEX inicial pero el tiempo de respuesta operativa empeora y el mantenimiento se vuelve más caro a largo plazo.
- Saltar a Previdia Max cuando SmartLine o Previdia Compact son suficientes. Si el proyecto cabe en una central de 1-2 lazos sin necesidad de modularidad ni red multi-edificio, sobre-equipar añade coste sin retorno.
- Elegir SmartLoop sin valorar Previdia Compact en obra nueva mediana. Cuando el proyecto tiene previsión de crecer hacia EVAC, BMS o multi-central, conviene valorar Previdia Compact desde la fase de diseño, ya que puede obligar a sustituir la central más adelante.
- Confundir la nomenclatura de extinción: las variantes correctas son EXT (SmartLine 020 4EXT, SmartLight EXT, Previdia con módulo de extinción), no "EZ". El canal de extinción para SmartLine se gestiona mediante el accesorio SmartLetLoose/ONE.
- Olvidar la fuente UNE-EN 54-4 auxiliar cuando se añaden retenedores electromagnéticos. La central trae fuente integrada, pero los retenedores son carga significativa: en proyectos con muchos retenedores, hace falta una fuente UNE-EN 54-4 externa.
- No verificar la opción de extinción en la DoP. Una central marcada solo como UNE-EN 54-2 sin función de extinción declarada no es válida si el proyecto pide canal UNE-EN 12094-1, aunque comercialmente diga "preparada para extinción".
- Combinar central de un fabricante con dispositivos de otro sin certificado UNE-EN 54-13 de compatibilidad. Es uno de los puntos débiles más habituales en inspecciones administrativas.
Preguntas frecuentes
¿Cuántas zonas tiene una SmartLine?
Depende del modelo: SmartLine 020-2 tiene 2 zonas no ampliables, 020-4 tiene 4 zonas ampliables hasta 20 con módulos 8Z, y 036-4 tiene 4 zonas ampliables hasta 36 con módulos 8Z. La variante con extinción 020 4EXT añade un canal UNE-EN 12094-1.
¿Cuántos lazos puede tener una SmartLoop?
Las versiones SmartLight (compactas) son de 1 lazo. SmartLoop 1010 es 1 loop, y SmartLoop 2080 es 2 loops nativos expansibles hasta 8 lazos con módulos de expansión SmartLoop 2L (cada módulo añade 2 lazos con 240 direcciones por circuito). El rango total de la gama es por tanto 1-8 lazos según modelo y configuración.
¿Cuál es la diferencia entre Previdia Compact y Previdia Max?
Previdia Compact es una central monolítica de 1 o 2 lazos (hasta 480 puntos), pensada para proyectos medianos con todas las prestaciones de la plataforma Previdia. Previdia Max es modular, con 1 a 4 armarios y hasta 32 módulos IFM expansibles, hot swap y red HORNET+ hasta 48 nodos. Compact cubre hoteles medianos y edificios públicos de tamaño medio; Max cubre hospitales, centros comerciales y grandes industrias.
¿Cuándo necesito Previdia UltraVox?
Cuando el proyecto requiere EVAC obligatorio según CTE-DB-SI: hospitales y clínicas grandes, centros comerciales de aforo elevado, hoteles grandes, transporte (estaciones, túneles), edificios públicos con aforo importante. UltraVox integra detección y EVAC EN 54-16 en una sola plataforma certificada, simplificando proyecto, instalación y mantenimiento frente a sistemas EVAC externos.
¿Puedo combinar centrales SmartLoop y Previdia en el mismo proyecto?
Técnicamente sí en algunas configuraciones (por ejemplo, una Previdia central de red recibiendo señales de una SmartLoop a través de módulo de transmisión), pero hay que justificar la compatibilidad UNE-EN 54-13 y verificar la red multi-central soportada. En obra nueva con previsión de red, lo limpio es elegir una sola familia desde el diseño.
¿Qué pasa con HORNET+ y los nodos máximos?
Es una matización importante: la red HORNET+ admite hasta 50 nodos en Previdia Compact y hasta 48 nodos en Previdia Max, según documentación del fabricante. La cifra exacta aplicable a un proyecto concreto depende de la subgama y la versión de firmware; conviene confirmarla con el fabricante o el distribuidor al dimensionar redes grandes.
Conclusión
La elección entre SmartLine, SmartLoop y las subgamas Previdia no es solo cuestión de presupuesto: es dimensionar correctamente la granularidad de detección, la complejidad funcional (extinción, EVAC, BMS, red multi-central), la previsión de crecimiento del proyecto y la nomenclatura del catálogo del fabricante para que la oferta y el acta de instalación coincidan con lo que efectivamente se especifica.
En Maxim Miranda distribuimos las tres gamas, con software de configuración (SmartLeague para SmartLine/SmartLoop, Previdia Studio para Previdia), formación a instaladores habilitados y soporte técnico para dimensionado de proyectos PCI. Consulta el catálogo INIM o contacta con nuestro equipo comercial para que te ayudemos a elegir la central correcta para tu proyecto concreto. Para profundizar en el cumplimiento normativo de cada parte UNE-EN 54, consulta nuestra guía UNE-EN 54 para instaladores; para las obligaciones del RIPCI y el calendario de mantenimiento, la guía del RD 513/2017.
